注文住宅では、間取りや内装、外観について設計士や担当者と何度も打ち合わせをします。その内容を、実際に建てられる家として図面に落とし込んだものが設計図面です。
ただ、いざ図面を渡されても「LDKは何畳か」「収納はいくつあるか」くらいしか見ていない人も多いのではないでしょうか。
設計図面には、窓やドアの位置、収納の奥行き、天井高、コンセント、室外機、給湯器、隣家との距離など、住み始めてからの使いやすさを左右する情報がたくさん詰まっています。
だからといって、施主が建築士と同じように図面を読めるようになる必要はありません。
図面チェックで大切なのは、記号をすべて覚えることではなく、図面の上で一度暮らしてみることです。
朝起きて洗面所へ行く。着替える。料理をする。洗濯物を干して収納する。買い物から帰って荷物を運ぶ。夜になったら照明をつけて寝室へ向かう。
こうした普段の生活を図面上で追ってみると、「ここにドアがあると家具を置けない」「洗濯物をしまう場所が遠い」「駐車場から玄関まで雨に濡れる」といった問題が見えてきます。

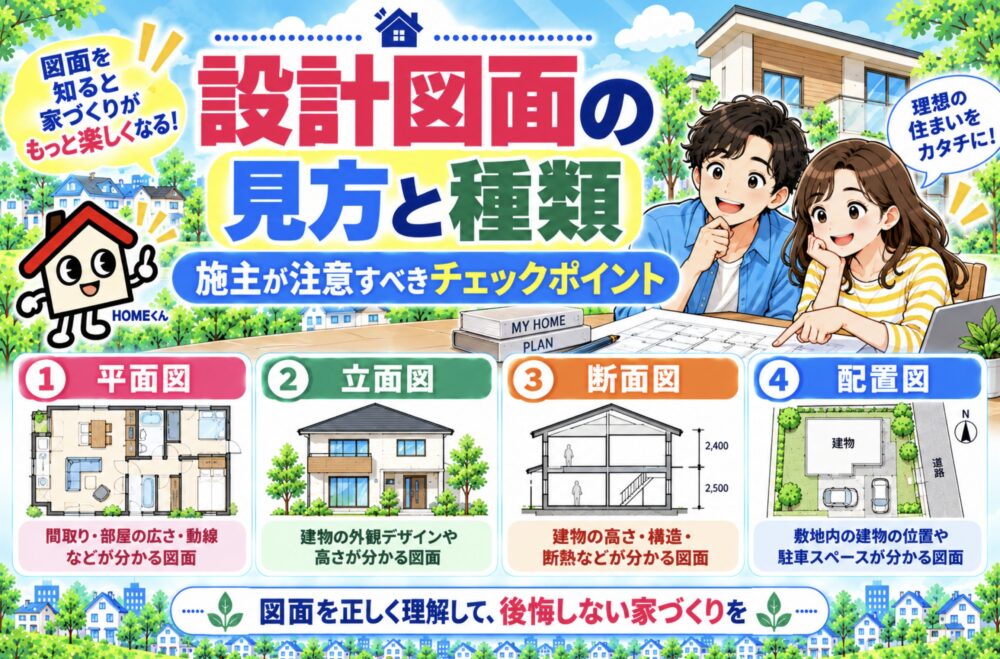

この記事では、注文住宅でよく使われる設計図面の種類と、家づくり初心者でも確認しておきたいポイントを分かりやすく解説します。
- まず確認｜施主が見ておきたい設計図面の種類
- 設計図面と設計図書の違い
- 設計図面の基本的な見方｜最初に知っておきたいこと
- 【平面図】間取りだけでなく「1日の生活」を追ってみる
- 【立面図】外観だけでなく窓や設備の位置を見る
- 【断面図】天井高と上下階の関係を確認する
- 【配置図】建物と土地・道路・隣地の関係を見る
- 【外構図】敷地の残りをどう使うかを見る
- 電気設備図は「何個あるか」より「そこで何を使うか」
- そのほか施主が知っておきたい図面・資料
- 図面承認前に確認したいチェックリスト
- 図面を変更するときは追加費用と総額も確認する
- 住宅会社を決める前なら複数の間取りを比較する方法もある
- まとめ｜設計図面は「読む」より「そこで暮らしてみる」

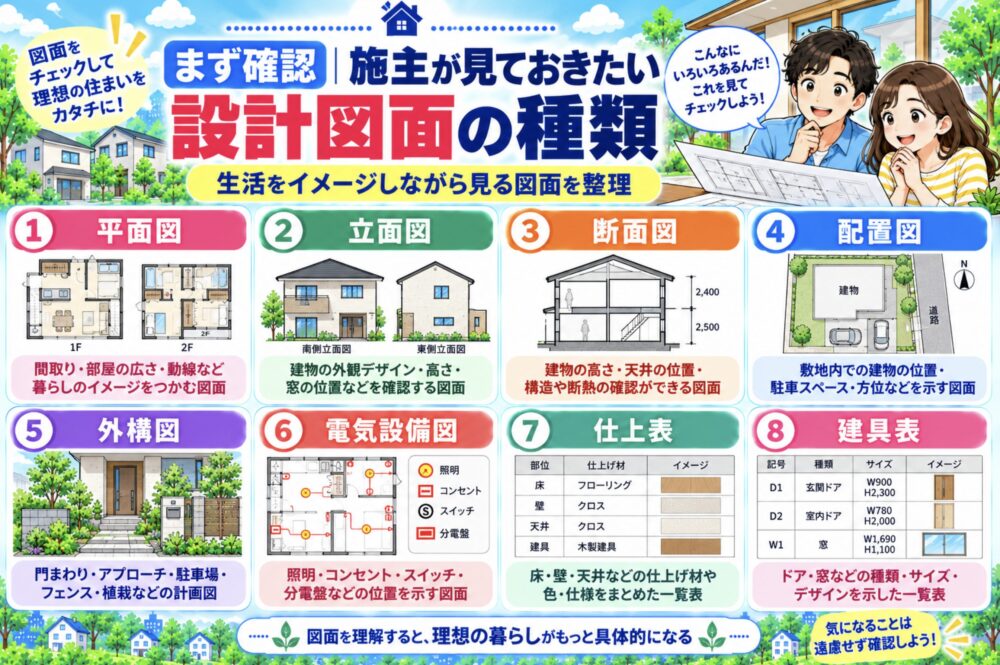

まず確認｜施主が見ておきたい設計図面の種類
住宅会社によって名称や作成する図面は異なりますが、注文住宅では主に次のような図面や資料が使われます。
| 図面・資料 | 主に分かること |
|---|---|
| 平面図 | 間取り、部屋の広さ、窓、ドア、収納、生活動線 |
| 立面図 | 外観、建物の高さ、屋根、窓、外壁 |
| 断面図 | 天井高、床の高さ、上下階、軒などの高さ関係 |
| 配置図 | 敷地・道路・隣地と建物の位置関係 |
| 外構図 | 駐車場、門柱、フェンス、アプローチ、庭 |
| 電気設備図 | コンセント、スイッチ、照明、LANなど |
| 仕上表 | 床、壁、天井、外壁などの仕上げ・材料 |
| 建具表 | 窓やドアの種類、大きさ、仕様 |
| 構造図・基礎伏図など | 柱・梁・基礎など建物の構造 |
このほか、展開図、天井伏図、矩計図（かなばかりず）、屋根伏図、給排水設備図などが作成されることもあります。
すべての図面を細かく読み解く必要はありません。施主が特に生活をイメージしながら見たいのは、平面図・立面図・断面図・配置図・外構図・電気設備図です。
また、1枚ずつ別々に見るのではなく、図面同士を照らし合わせることも大切です。
平面図では問題なさそうな窓でも、立面図や配置図を見ると隣家の窓と向かい合っているかもしれません。配置図では十分な通路があるように見えても、外構図に室外機や給湯器を書き込むと狭くなる場合もあります。
「図面に入っているか」ではなく「完成後に使えるか」まで考える。これが施主目線で図面を見るポイントです。

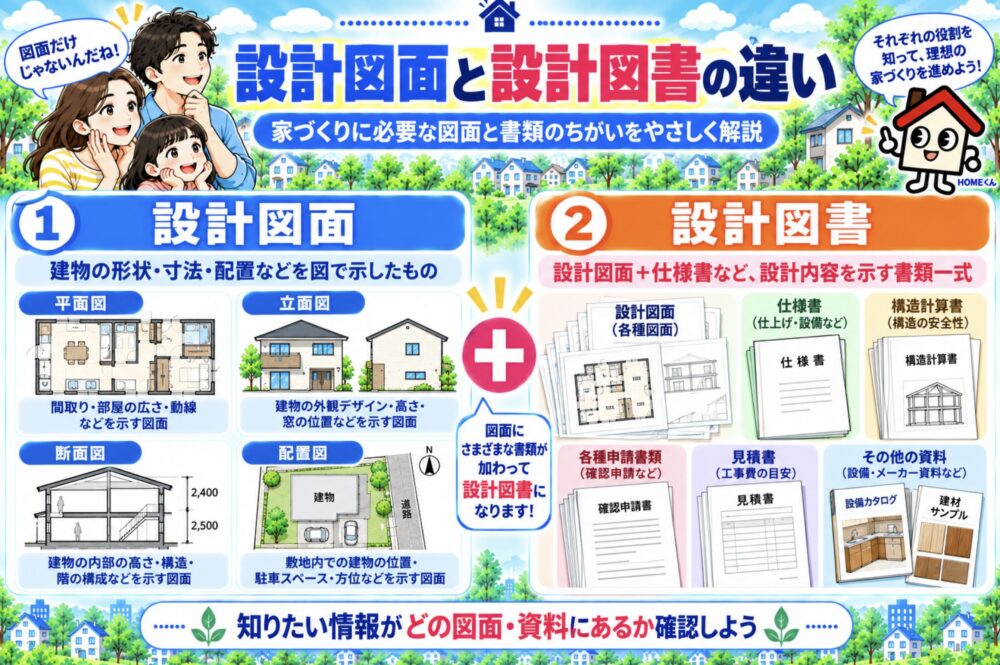

設計図面と設計図書の違い
家づくりでは「設計図面」と「設計図書」という言葉が使われます。
設計図面は、平面図や立面図など、建物の形状・寸法・配置などを図で示したものです。
一方の設計図書は、図面だけでなく仕様書なども含め、設計内容を示す書類をまとめた呼び方です。
住宅会社によって施主へ渡される資料の名称や細かさは違います。「○○図がないから問題」と判断するより、自分が知りたい情報がどの図面・資料に書かれているのかを担当者へ確認すると分かりやすいでしょう。

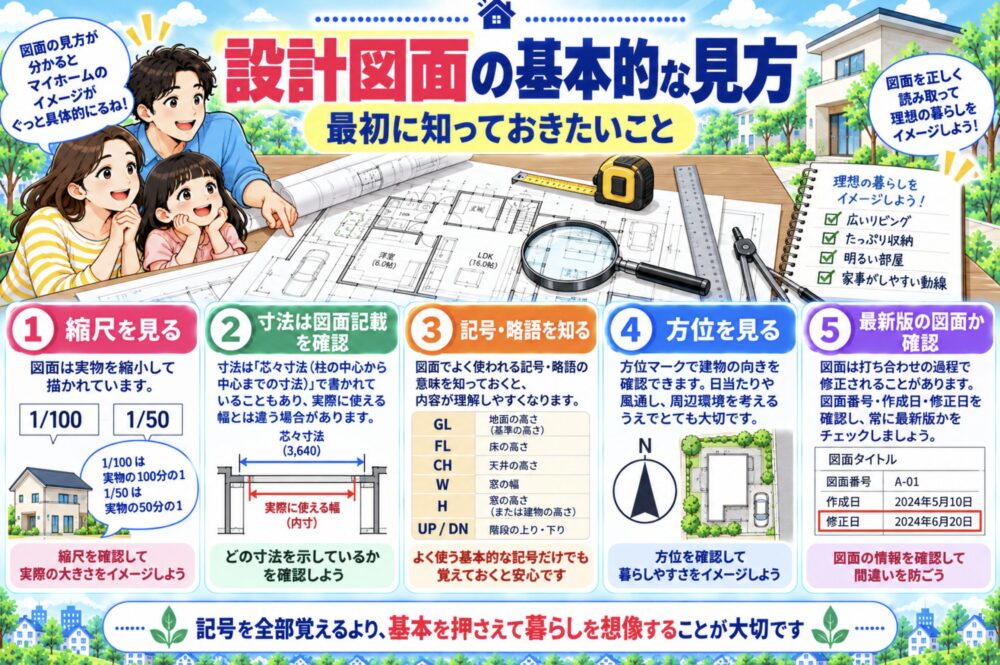

設計図面の基本的な見方｜最初に知っておきたいこと
図面の種類を見る前に、最低限知っておくと役立つ読み方があります。
縮尺を見る
住宅の図面には「1/100」「1/50」などの縮尺が記載されています。
1/100なら、図面上の1cmが実際には100cm＝1mという意味です。
ただし、PDFを画面上で拡大したものや、拡大・縮小コピーされた図面を定規で測っても正しい寸法にはなりません。
家具や家電が入るか確認するときは、定規で測った数字よりも図面に記載された寸法を基準にしてください。
図面の寸法＝実際に使える幅とは限らない
住宅の図面では、柱や壁の中心から中心までを測る「芯々寸法」が使われることがあります。
たとえば910mmと書かれていても、壁の厚みや建具枠などがあるため、実際に使える幅が91cmあるとは限りません。
冷蔵庫、洗濯機、ベッド、食器棚、大型家具など、数cmの違いが問題になる場所では、
「完成したときに実際に使える幅は何mmですか？」
と聞くのが確実です。
図面によく出る記号・略語を知っておく
住宅図面では、次のようなアルファベットを見ることがあります。
| 表記例 | 一般的な意味 |
|---|---|
| GL | 地盤面など高さの基準 |
| FL | 床面の高さを示す基準 |
| CH | 天井高 |
| W | 幅 |
| H | 高さ |
| UP／DN | 階段などの上り／下り |
ただし、記号や基準の取り方は図面によって異なることがあります。ネットで記号だけを調べて自己判断せず、まず図面の凡例や注記を見て、分からなければ設計担当者に聞きましょう。
方位を見る
窓、バルコニー、庭などを考えるときは方位も確認します。
「南向きだから明るい」「北側だから暗い」と単純に決められるものではありません。
隣家との距離や高さ、道路、軒、窓の大きさによっても採光や日射は変わります。
最新版の図面か確認する
打ち合わせが進むと、同じ平面図でも何度も修正されます。
古い図面を見ながら打ち合わせをすると、「変更したはずの内容が戻っている」「別の場所を直したときに以前の修正が消えている」といった行き違いが起こりかねません。
図面番号、作成日、修正日などを見て、家族と担当者が同じ最新版を見ているか確認しておきましょう。

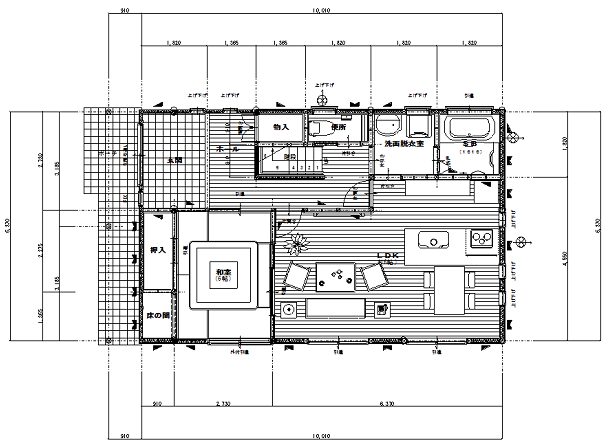

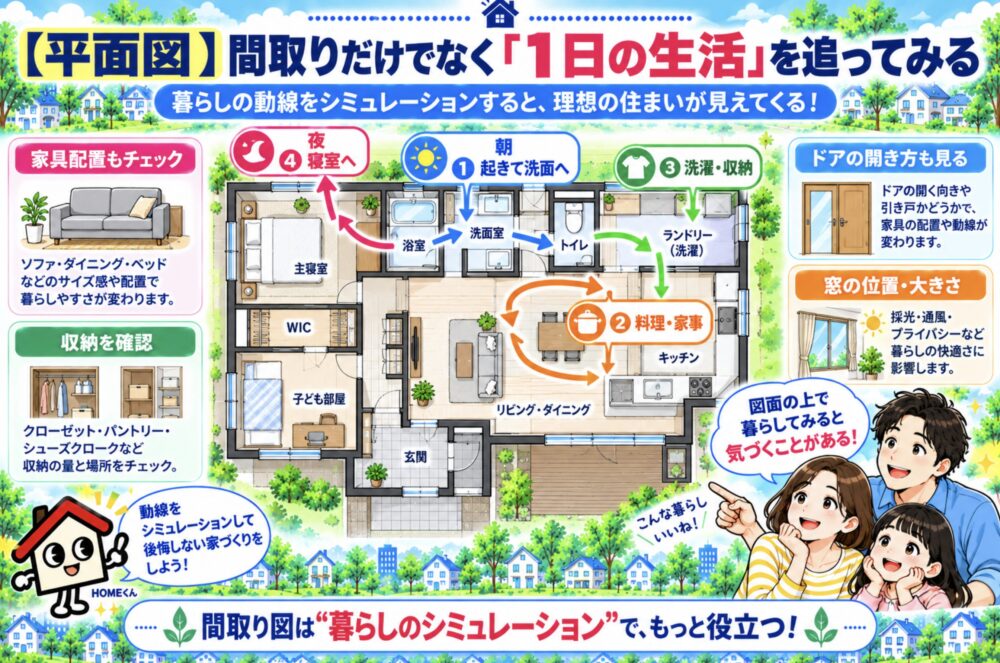

【平面図】間取りだけでなく「1日の生活」を追ってみる
平面図は、建物を上から見た状態を表した図面です。
部屋の位置や広さが分かりやすいため、家づくりで最もよく見る図面の一つですが、「LDKは○畳」「子ども部屋は○畳」と広さだけを見て終わるともったいありません。
| 項目 | 見るところ |
|---|---|
| 部屋 | 広さだけでなく家具を置いたあとの余白 |
| 収納 | 量・幅・奥行き・扉・収納する物 |
| 窓 | 位置・高さ・開き方・視線・家具との干渉 |
| ドア | 開閉方向・家具や別のドアとの干渉 |
| 階段 | 幅・勾配・踏面・蹴上げ・踊り場 |
| 家具・家電 | 設置寸法だけでなく搬入経路 |
| 生活動線 | 帰宅・家事・洗濯・入浴・就寝までの動き |
| 上下階 | 寝室・子ども部屋・トイレなどの重なり |
家具を置いてから「広さ」を判断する
何も描かれていない平面図を見ると、部屋は実際より広く感じやすいものです。
16畳のLDKでも、キッチン、ダイニングテーブル、ソファ、テレビボードを置けば、人が自由に使えるスペースはかなり変わります。
今持っている家具を使うなら、サイズを測って図面に置いてみましょう。新しく購入する場合も「大きなソファを置きたい」ではなく、おおよその幅と奥行きを決めておくと失敗を防ぎやすくなります。
家具が入ることだけでなく、椅子を引けるか、人が後ろを通れるか、収納の扉を開けられるかまで見るのがポイントです。
朝から夜まで家族を図面上で動かしてみる
生活動線を見るときは、「水回りをまとめれば便利」といった一般論だけで判断しないほうがいいでしょう。
たとえば子どもが帰宅したとします。
玄関で靴を脱ぐ。ランドセルや上着を置く。手を洗う。汚れていればお風呂へ行く。そのあとリビングへ向かう。
この動きを図面上で追うだけでも、収納の位置や洗面所への動線が自分たちの生活に合っているか見えてきます。
洗濯も同じです。
脱ぐ→洗う→干す→取り込む→たたむ→しまうまで一連の流れで見てください。
距離そのものより、毎日同じ場所を何往復することになるのかを考えると判断しやすくなります。
収納は「何畳あるか」より何を入れるか
収納は多ければよいわけではありません。
奥行きが深すぎる収納は奥の物を取り出しにくく、置きたい物に対して奥行きが足りなければ使えません。
ウォークインクローゼットなら服、シューズクロークなら靴だけでなくベビーカーやアウトドア用品など、何をどこへ入れるかを書き出してみましょう。
収納量より「使う場所の近くに収納できるか」のほうが、暮らしやすさに影響することもあります。
ドアは開けた状態まで見る
ドアは色やデザインだけでなく、開く方向まで見てください。
近くのドア同士を同時に開けるとぶつからないか、開いたドアが収納やスイッチを隠さないか、家具を置いても開閉できるかを確認します。
階段の上り下りとドアの動線が重なる場所も注意したいポイントです。
トイレなど狭い空間については、使いやすさだけでなく、万一室内で人が倒れた場合なども含めてドアの開き方を設計者と相談しておくと安心です。
窓は大きさだけで決めない
大きな窓は明るさや眺望を取りやすい一方、方角や窓性能によっては日射や熱の出入りが大きくなります。
さらに、外からの視線や家具を置ける壁が減ることも考えなくてはいけません。
窓を見るときは、
- 何のための窓なのか
- 外から何が見えるのか
- 室内のどこが見られるのか
- 窓の前に家具を置かないか
- 開けたとき邪魔にならないか
まで考えると失敗しにくくなります。
将来2部屋に分けるなら「分けたあと」を見る
子ども部屋を将来2つに仕切る予定なら、単に広い1室を作るだけでは不十分です。
分割したあと、それぞれの部屋に窓、ドア、照明、コンセント、収納を確保できるかまで考えておきましょう。

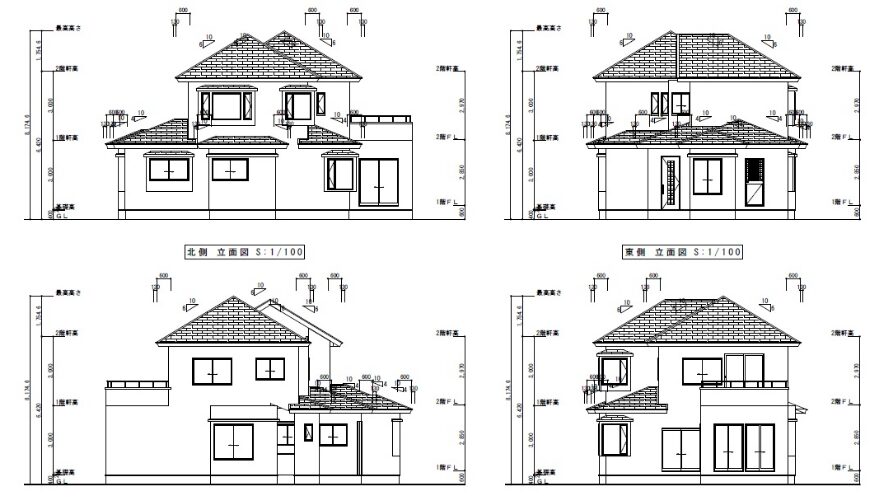

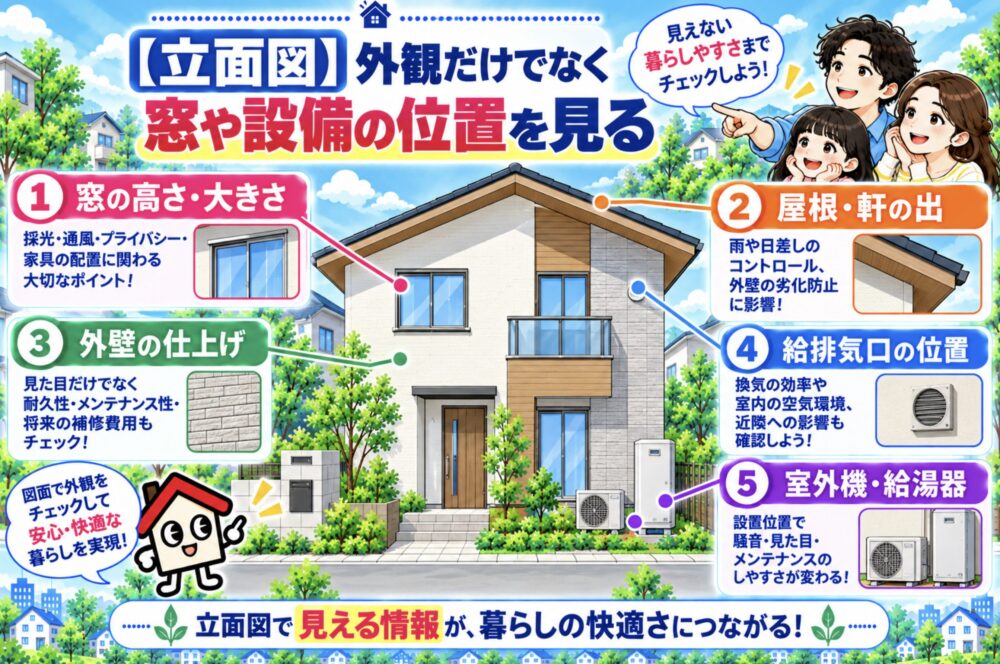

【立面図】外観だけでなく窓や設備の位置を見る
立面図は、建物を外側から見た姿を表す図面です。
外観デザインを確認する図面というイメージが強いですが、窓の高さや屋根、軒、外壁、給排気口などを見るためにも役立ちます。
| 項目 | 見るところ |
|---|---|
| 外観 | 屋根・外壁・窓・玄関のバランス |
| 窓 | 高さ・大きさ・外からの視線 |
| 屋根・軒 | 形状・軒の出・窓との位置関係 |
| 外壁 | 素材・色・張り分け |
| 給排気口 | 窓・物干し場などとの位置関係 |
| エアコン | 配管ルートと室外機へのつながり |
平面図では窓の横方向の位置は分かっても、「床からどの高さに付くのか」はイメージしにくいことがあります。
家具の上に窓が来るのか、外を見たときの目線はどうなるのか、隣家から室内が見えないかなど、立面図と配置図を一緒に見てみましょう。
外壁や屋根についても、色だけではなく素材を確認します。選ぶ材料によって耐久性や将来のメンテナンス方法・費用が変わるためです。
なお、建物高さや各種法令制限への適合を施主自身が図面から判定する必要はありません。
「この土地では建物の高さや形にどんな制限があるのか」「その制限によって希望した間取りや外観に影響が出ているのか」といった点を設計者から説明してもらいましょう。

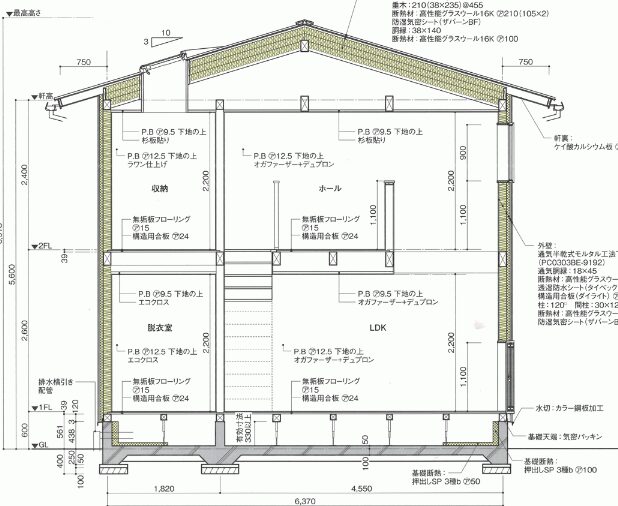

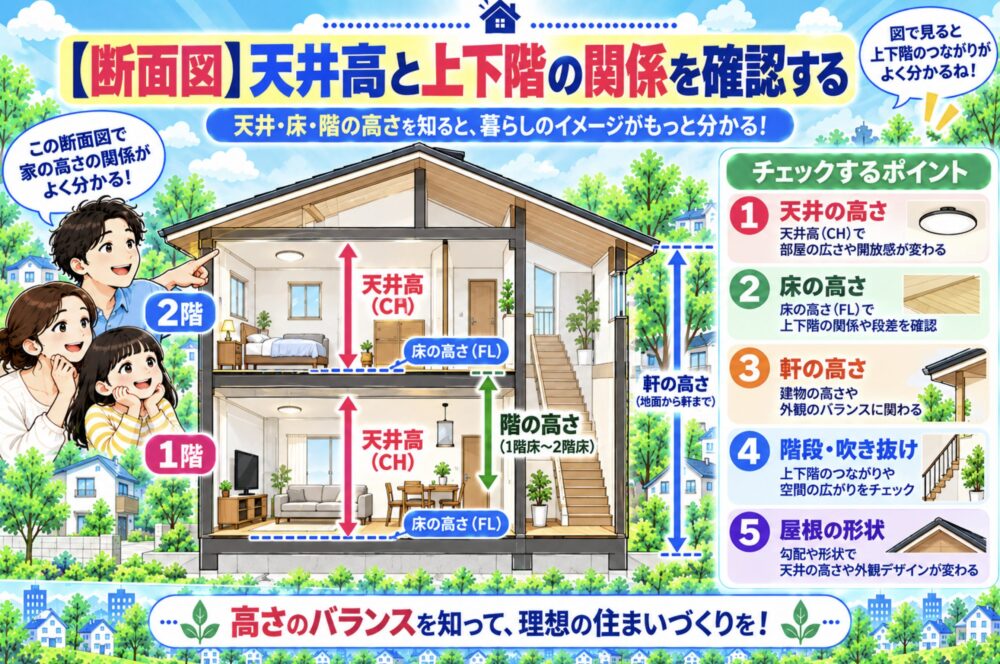

【断面図】天井高と上下階の関係を確認する
断面図は、建物を縦に切った状態を表す図面です。
平面図では分かりにくい「高さ」を確認できるため、吹き抜け、勾配天井、スキップフロアなどがある家では特に見ておきたい図面です。
| 項目 | 見るところ |
|---|---|
| 天井高 | 数字だけでなく圧迫感・開放感 |
| 床の高さ | 各階や部屋の高低差 |
| 窓 | 床からの高さ・家具との関係 |
| 軒 | 軒の出と窓との関係 |
| 上下階 | 部屋・水回り・音の発生場所の重なり |
天井は高ければ高いほどいいわけではない
天井が高いと開放感を出しやすくなりますが、照明器具や高い位置にある窓の掃除・交換がしにくくなることがあります。
吹き抜けなど大きな空間を作る場合は、空調計画とセットで考えることも大切です。
1階と2階を重ねて見る
意外に見落としやすいのが上下階の関係です。
たとえば書斎の真上が子ども部屋なら、椅子を引いたり走り回ったりする音が気になるかもしれません。
寝室の近くや真上にトイレや水回りがある場合も、排水音などについて設計担当者へ確認しておくとよいでしょう。
1階と2階の平面図を別々に見るのではなく、頭の中で重ねながら断面図を見ると分かりやすくなります。

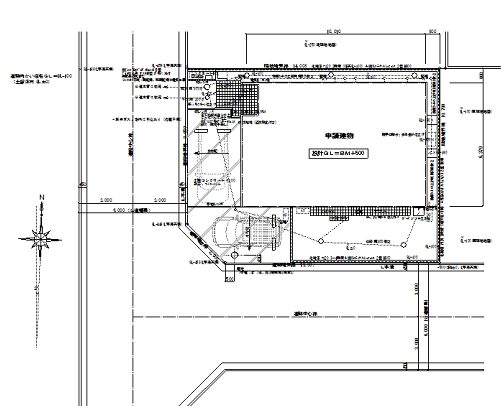

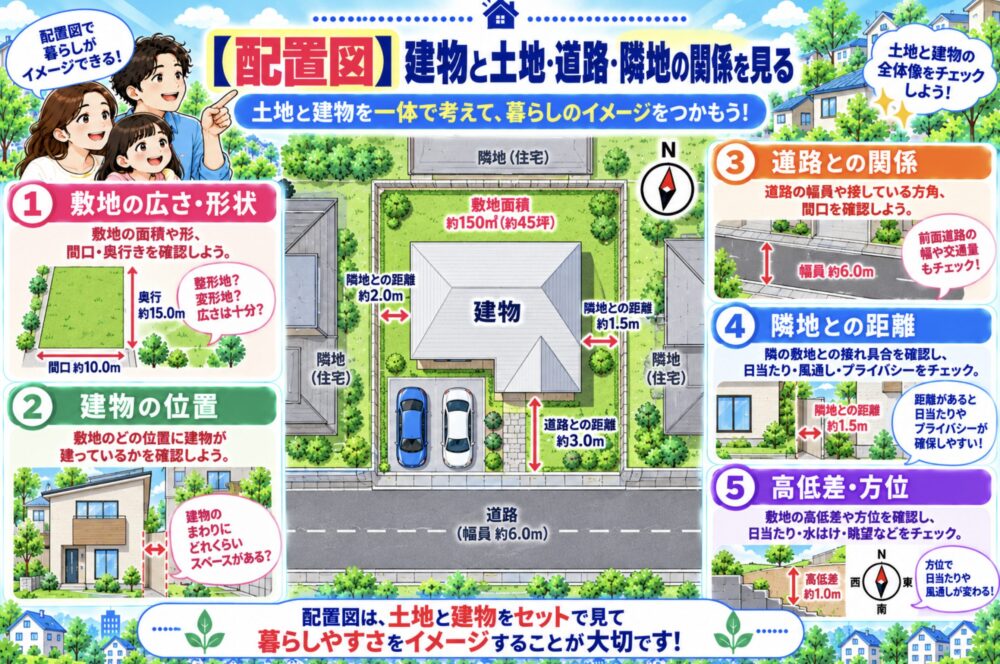

【配置図】建物と土地・道路・隣地の関係を見る
配置図は、敷地のどこに建物を配置するのかを示す図面です。
ここでは室内より、土地と建物の位置関係を見ます。
| 項目 | 見るところ |
|---|---|
| 方位 | 建物・窓・庭と日当たりの関係 |
| 隣地 | 建物間の距離・窓・視線 |
| 道路 | 車や人の出入り・道路からの視線 |
| 駐車場 | 車の寸法・前面道路・切り返し |
| 高低差 | 道路・敷地・隣地との高さ関係 |
| 屋外設備 | 室外機・給湯器・メーターなどの位置 |
土地購入時の説明と建物配置を切り離さない
土地から購入して注文住宅を建てる場合は、土地購入時に確認した内容と配置図をつなげて考えることが大切です。
接している道路、境界について受けた説明、道路や隣地との高低差、擁壁などがある場合は、その土地に実際の建物・駐車場・玄関アプローチを置いたときにどうなるのかまで確認しましょう。
セットバックなど土地利用に影響する条件がある場合も、設計者から建物配置への影響を説明してもらってください。
「建物が敷地内に収まっている」だけでは、暮らしやすい配置とは限りません。
土地の条件と建物を別々に見るのではなく、一つの住まいとして見ることが大切です。
駐車場は車が入るだけでは不十分
駐車スペースの枠内に車体が収まっていても、毎日簡単に駐車できるとは限りません。
前面道路の幅や電柱、門柱、カーポートの柱などによって切り返しやすさは変わります。
駐車したあとに運転席・助手席のドアを開けられるか、子どもをチャイルドシートから降ろせるか、バックドアから荷物を取り出せるかも考えてみましょう。
買い物袋を持ち、雨の日に駐車場から玄関まで歩く場面まで想像すると、図面だけでは見えにくい問題に気づきやすくなります。

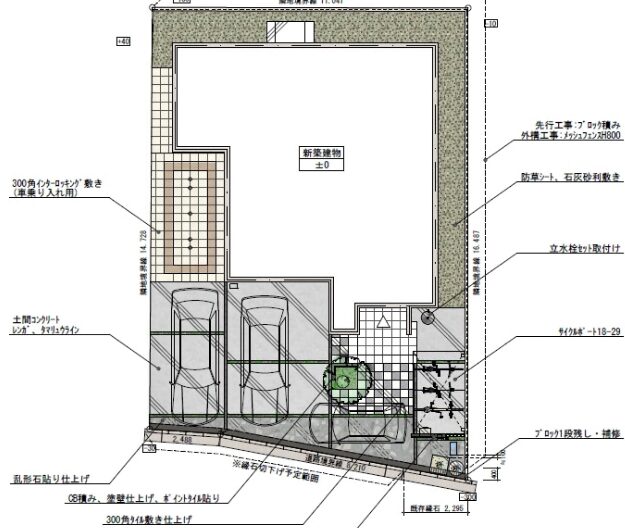

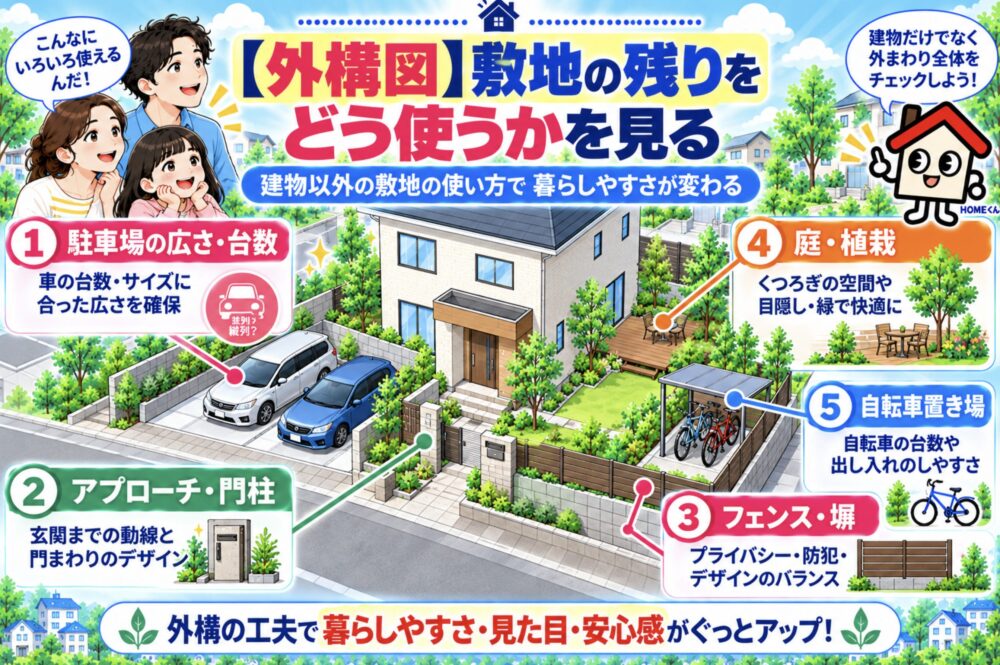

【外構図】敷地の残りをどう使うかを見る
配置図が「建物を敷地のどこに置くか」を見る図面なら、外構図では建物以外の敷地をどう使うかを見ていきます。
| 項目 | 見るところ |
|---|---|
| 駐車場 | 仕上げ・勾配・カーポート |
| フェンス | 目隠し・防犯・採光とのバランス |
| 門柱 | ポスト・インターホン・宅配ボックス |
| アプローチ | 歩きやすさ・段差・雨天時・夜間 |
| 植栽 | 成長後の大きさ・落葉・手入れ |
| 照明 | 夜間の安全・防犯・センサー範囲 |
| 屋外コンセント | 洗車・掃除・庭・将来の設備 |
| 物置 | 本体だけでなく扉を開けるスペース |
外構を後回しにすると、建物が完成してから「ここに門柱を置くと車が入れにくい」「室外機があって通路を広くできない」と気づくことがあります。
庭で子どもを遊ばせたい、ウッドデッキを作りたい、自転車を3台置きたいといった希望があるなら、建物の配置を決める段階からスペースを取っておきましょう。
また、植栽は完成時の姿だけでなく数年後も考えます。目隠し用の木が想像以上に大きくなったり、落ち葉の掃除に苦労したりすることもあるため、手入れのしやすさまで含めて選ぶのがおすすめです。

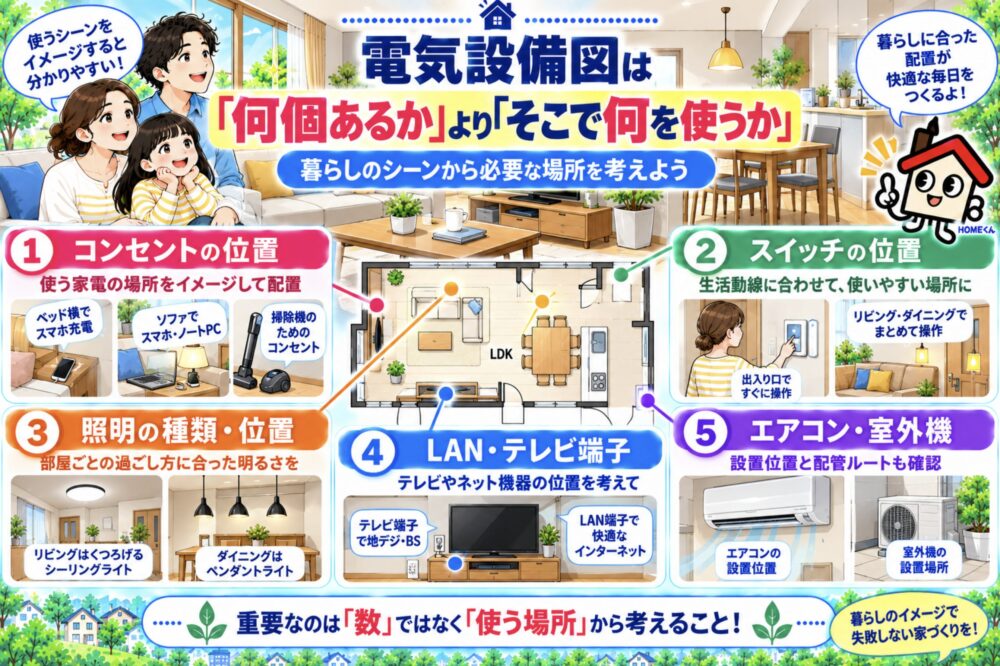

電気設備図は「何個あるか」より「そこで何を使うか」
完成後の後悔につながりやすいのが、コンセント、スイッチ、照明などの位置です。
電気設備図では、単純に「各部屋にコンセントが2個あるから大丈夫」と考えず、その場所で何をするかを一つずつ想像します。
- ベッドを置いてもコンセントを使えるか
- スマートフォンをどこで充電するか
- 掃除機を使いやすい位置にあるか
- ロボット掃除機の基地をどこに置くか
- テレビ、ゲーム機、ルーターをどこへ置くか
- キッチン家電を何台使うか
- ダイニングテーブル周辺で電源を使うか
- ドアを開いたときスイッチが隠れないか
- 帰宅時に暗い室内を歩かず照明をつけられるか
- 寝るときにどこで照明を消すか
- LAN配線やWi-Fi環境をどうするか
コンセントは数十cm位置が違うだけでも使い勝手が変わります。
「ここにコンセントが欲しい」ではなく、「ここで○○を使うから必要」と考えると配置を決めやすくなります。

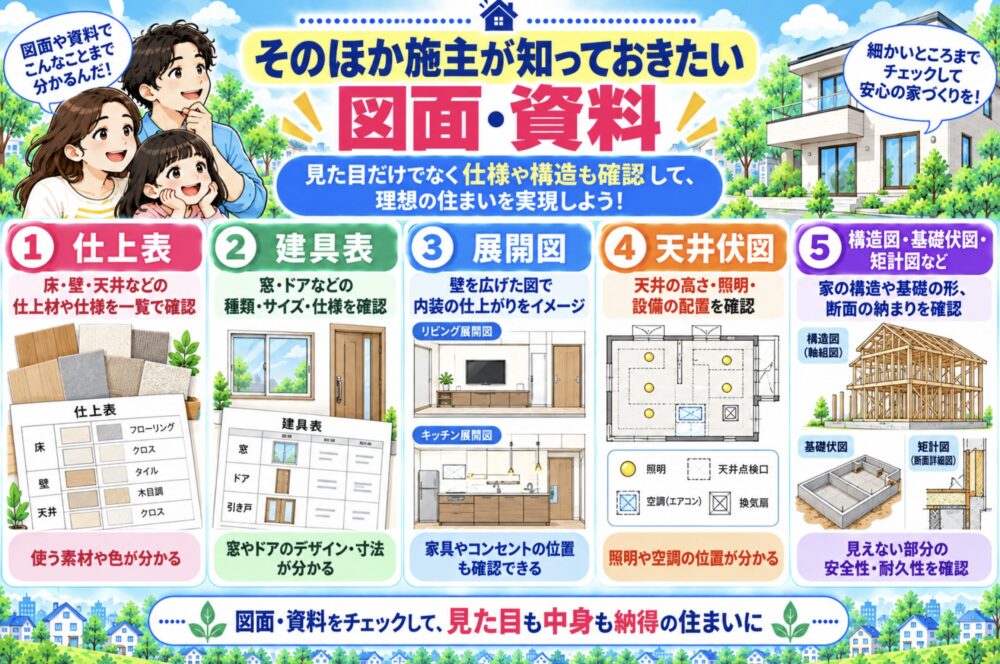

そのほか施主が知っておきたい図面・資料
ここまで紹介した図面以外にも、家づくりではさまざまな図面や資料が使われます。
仕上表
床・壁・天井など、部屋ごとの仕上げ材をまとめた資料です。
打ち合わせで選んだ床材やクロスなどが正しく反映されているか、品番まで含めて確認しておきましょう。
建具表
窓や室内ドアなどの大きさ・種類・仕様をまとめた資料です。
平面図では分かりにくい窓の種類やガラス、ドアなどの細かな仕様を確認できます。
展開図
部屋の壁を正面から見た状態を表す図面です。
窓やドア、造作家具、カウンターなどの高さ関係を確認するときに役立ちます。
天井伏図
天井を見上げた状態を図にしたもので、天井形状や照明などの位置を確認する際に使われます。
構造図・基礎伏図・矩計図など
柱・梁・基礎・建物各部の納まりなど、より専門的な内容を確認する図面です。
こうした図面について、施主自身が構造の安全性や法令への適合を判定する必要はありません。
分からないまま自分で判断するより、必要な部分を設計者から説明してもらうことが大切です。
たとえば、次のような質問なら住宅初心者でもできます。
- この家はどのような構造になっていますか？
- 耐震性能はどのように確認していますか？
- 基礎はどのような仕様ですか？
- 断熱材はどこに、どのように施工しますか？
- 窓はどのような性能ですか？
- 設計図面どおり施工されているか誰が確認しますか？
また、2025年4月以降に着工する新築住宅では、原則として省エネ基準への適合が義務化されています。
ただし、法令上必要な基準を満たしていることと、自分たちが希望する断熱・省エネ性能になっていることは同じではありません。
断熱等級、窓、断熱材などについて、希望した性能や仕様がどの資料に記載されているのかも確認しておきましょう。

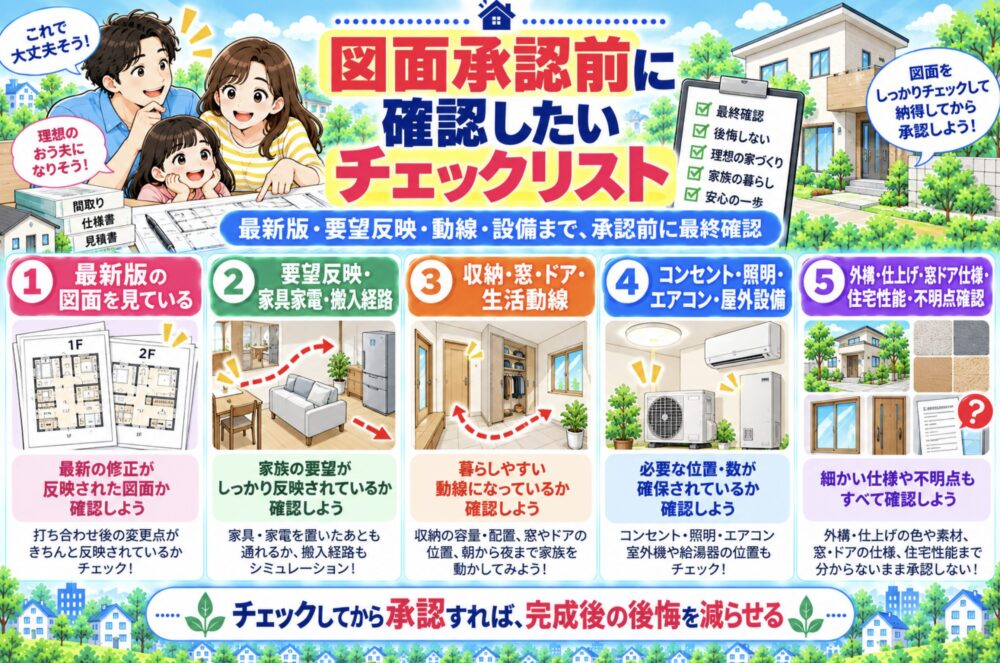

図面承認前に確認したいチェックリスト
図面がまとまってきたら、最後に次の項目を一つずつ確認してみてください。
- 最新版の図面を見ている
- 家族から伝えた要望が反映されている
- 家具・家電を配置した状態を想定した
- 大型家具・家電の搬入経路を確認した
- 収納する物と場所を決めた
- 窓の高さや外からの視線を確認した
- ドア同士や家具との干渉がない
- 朝から夜まで生活動線を追ってみた
- 洗濯や料理など家事の動きを確認した
- 1階と2階の部屋の重なりを確認した
- コンセント・スイッチ・照明を確認した
- エアコンと室外機の位置を確認した
- 給湯器など屋外設備の位置を確認した
- 車・自転車を実際に出し入れできそうか確認した
- 外構まで含めて計画した
- 床・壁・天井などの仕上げを確認した
- 窓・ドアなどの仕様を確認した
- 住宅性能について説明を受けた
- 分からない箇所を残したまま承認していない
全部を一度に確認しようとすると見落としやすいため、家族それぞれで図面を見てから気になるところを持ち寄る方法もおすすめです。

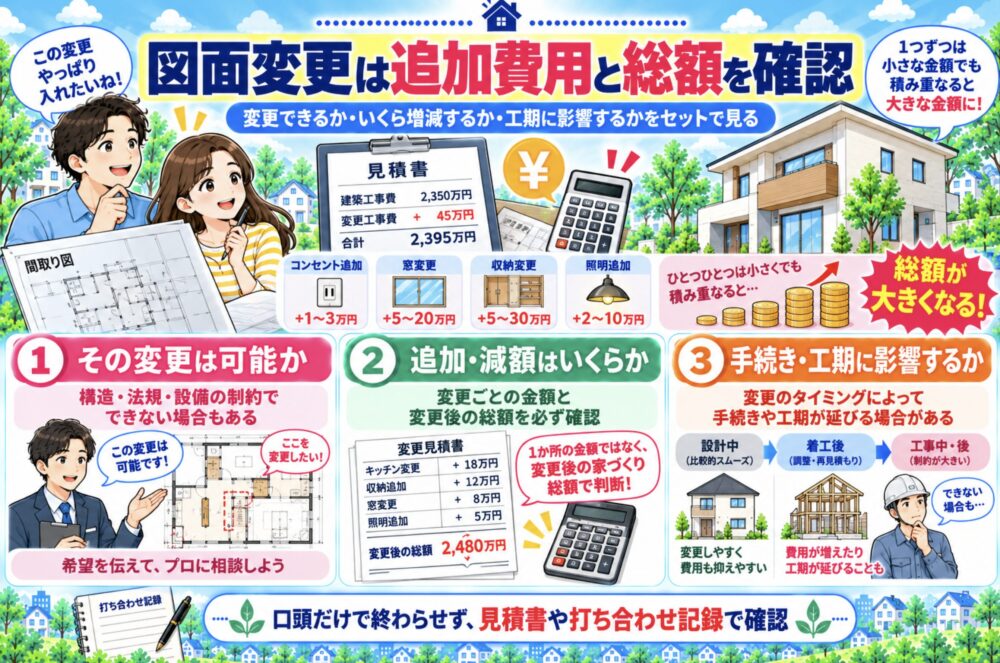

図面を変更するときは追加費用と総額も確認する
打ち合わせを続けていると、「やっぱり収納を増やしたい」「窓を変えたい」「ここに照明を追加したい」と変更したくなることがあります。
変更できるかどうかは、内容や住宅会社、工事の進み具合などによって異なります。
変更を希望するときは、最低でも次の3点をセットで確認してください。
- その変更は可能か
- 追加・減額はいくらになるか
- 手続きや工期に影響するか
特に注意したいのが費用です。
「コンセント追加なら数千円」「収納変更なら数万円」というように、一つひとつでは払える金額でも、照明、造作、設備、外構と変更が積み重なると総額は大きくなります。
1か所の追加費用ではなく、変更後の家づくり総額を見るようにしましょう。
また、変更内容と金額は口頭だけで終わらせず、見積書や打ち合わせ記録など、あとから家族と確認できる形で残しておくと安心です。

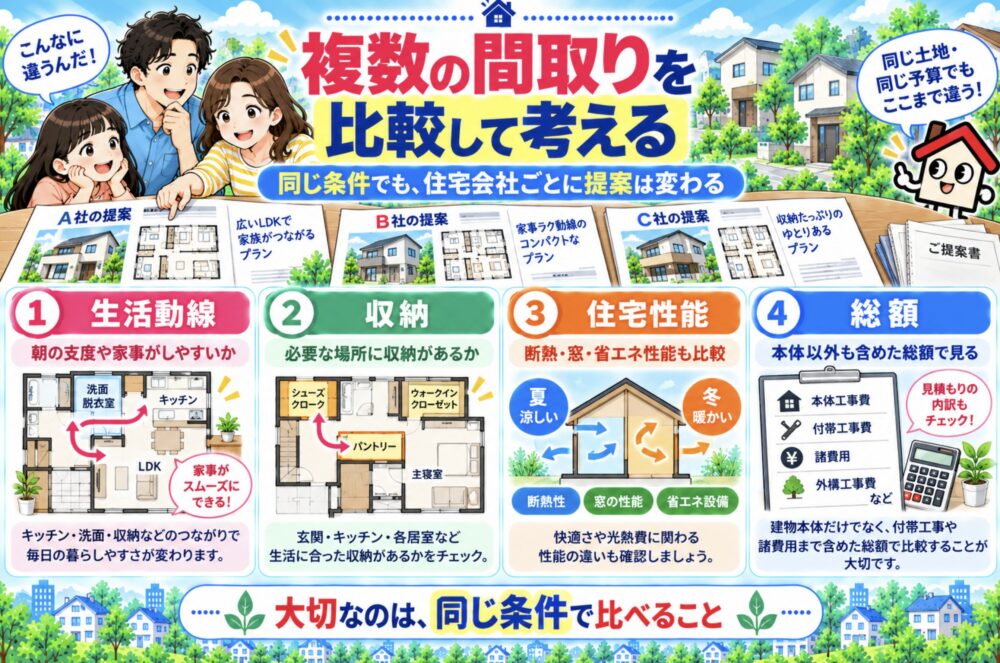

住宅会社を決める前なら複数の間取りを比較する方法もある
まだ住宅会社を決めておらず、「この間取りだけで決めていいのか分からない」という段階なら、複数社からプランを集めて比較する方法もあります。
同じ土地・家族構成・予算でも、住宅会社によって間取りの考え方や提案は変わります。
タウンライフ家づくりでは、複数の住宅会社へ間取りプランや資金計画などをまとめて依頼できます。
ただし、たくさん提案を集めれば正解が見つかるわけではありません。
生活動線、収納、住宅性能、総額など、自分たちが大切にする基準を決めて同じ条件で比較することが重要です。

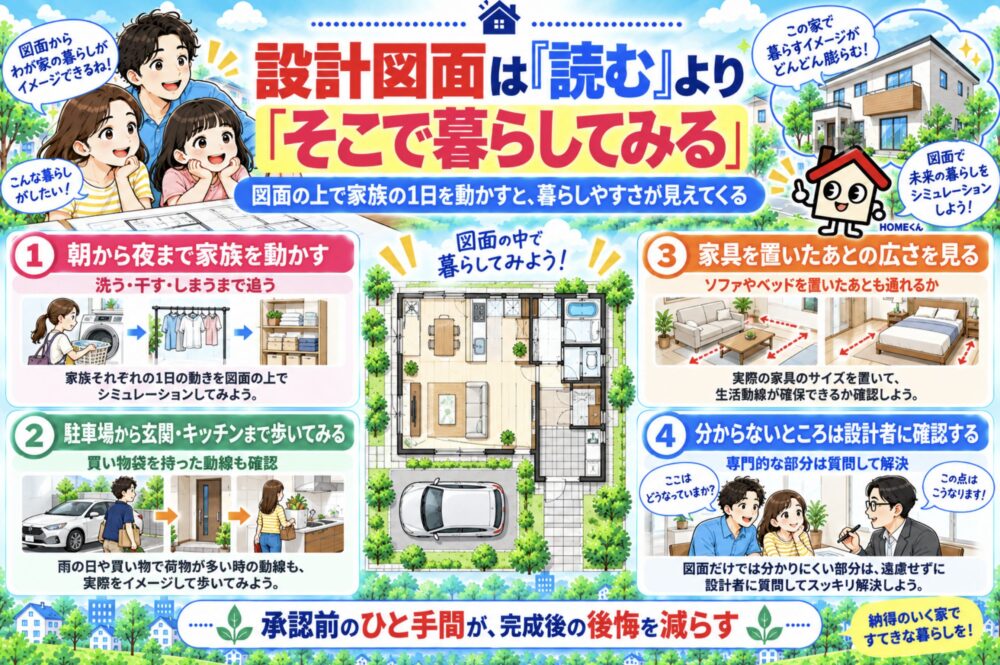

まとめ｜設計図面は「読む」より「そこで暮らしてみる」
設計図面には、完成後の暮らしを左右する情報が詰まっています。
とはいえ、施主が構造図や法令まで専門家と同じレベルで理解する必要はありません。
まずは平面図、立面図、断面図、配置図、外構図、電気設備図などを見ながら、実際の生活を想像してみてください。
朝起きてから寝るまで家族はどう動くのか。
買い物袋を持って駐車場からキッチンまでどう歩くのか。
洗濯物をどこで洗い、干し、どこへ片付けるのか。
ソファやベッドを置いたあとも人は通れるのか。
こうして図面の上で一度暮らしてみると、数字や記号だけを眺めていると気づかなかった問題が見えてきます。
専門的で分からない部分は、そのままにせず設計者へ確認しましょう。
家が完成してから「こうなると思っていなかった」と後悔しないために、図面の承認を単なる手続きにせず、家族で暮らし方を確認する時間として使ってみてください。
